【概述】：

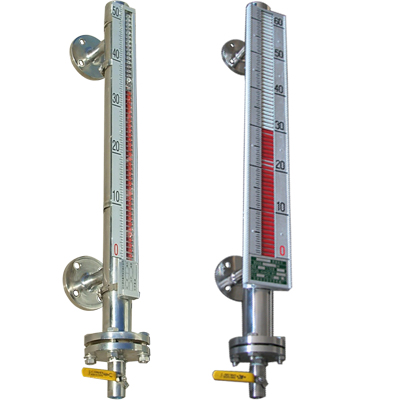

    UHZ-58/C系列磁性液位計，是本公司引進、吸收國內外同類產品，并加以消化、吸收、提高，按原化學工業部頒布的磁性液位計標準HG /T21584-95研制生產的產品。可用于各種塔、罐、槽、球形容器和鍋爐等設備的介質 液位測量。該磁性液位計系列可以做到高密封、防泄漏和適應高壓、高溫、腐蝕性條件下的液位測量。全過程測量無盲區，顯示醒目，讀數直觀，且可配備夜光顯 示。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質，更能顯示其優越性。因此，它比傳統的玻璃管 式、板式液位計具有更高的可靠性、安全性、先進性、實用性。

    側裝式磁性液位計的較顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、耐用，而且各型號的液位計配上液位報警、控制開關，可實 現液位或界位的上、下越位報警控制或聯鎖。配上干簧芯片組液位變送器，可將液位、界位信號轉換成4~20mADC標準信號，轉輸給計算機、調節器、液位數 顯表、液位數顯儀，實現遠距離指示、檢測、記錄與控制，該系列液位計廣泛用于：石油、化工、冶金、制藥、食品、電力等各種生產過程中的液位測量與控制。

[結構原理]
    液位計根據浮力原理和磁性耦合作用研制而成。當容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示 器，驅動紅或白翻轉180度，當液位上升時，翻柱有白色轉為紅色，當液位下降時，翻柱又紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度， 從而實現液位的指示。

[特點]
    1.適合容器內液體介質的液位、界位的測量。除現場指示外，還可根據要求配遠傳變送器、報警開關、控制開關，檢測功能齊全。
    2.指示新穎，讀數直觀醒目，觀察指示器的方向可根據用戶需要改變角度。
    3.測量范圍大，不受貯槽高度限制。
    4.指示機構與被測介質完全隔離，因而密封性高，使用安全。
    5.結構簡單，安裝方便，維護費用低。
    6.耐腐蝕，無需電源，防爆。

[主要技術參數]
    測量范圍：500～20000mm
    工作壓力：≤6.3MPa，超高壓：32.0MPa
    準確度：10mm～20mm
    介質粘度：≤0.4Pa.S
    介質密度：≥0.45g/cm3
    介質溫度：-180℃～+350℃
    連接法蘭：采用HG20592-97標準，法蘭尺寸：壓力大小，其它標準訂貨時注明。

[適用范圍 ]
    普通型: 適用于低、中、高壓、無特殊防腐要求場合。
    真空型: 適用于超低、超高溫、低、中、高壓、無特殊防腐要求場合。
    防霜型: 適用于低溫、低、中、高壓、無特殊防腐要求場合。
    地下型: 適用于埋地式或頂部開孔貯槽、介質竄動不大的場合。
    夾套型: 適用于需保溫或冷卻，低、中、高壓,無特殊防腐要求場合。
    內襯里型: 四氟或其它襯里，適用于特殊防腐要求的低、中、高壓場合。
    防腐型: PP或PVC材質、適用于常溫、常壓耐腐蝕場合。
